Przeciąganie linek wewnątrz ramy roweru, znane jako internal cable routing, to technika profesjonalnego serwisu rowerowego, która zmienia wygląd i funkcjonalność całego pojazdu. W tym przewodniku pokażemy Ci krok po kroku, jak samodzielnie przeprowadzić przeciąganie linek hamulcowych i przerzutki przez kanały wewnątrz ramy – pracę, którą zazwyczaj zlecamy serwisowi, ale którą możesz wykonać w domowym warsztacie, mając odpowiednie narzędzia i cierpliwość.
Spis treści
- Co to jest internal cable routing i dlaczego warto to robić
- Jakie narzędzia i materiały będą Ci potrzebne do przeciągania linek
- Przygotowanie ramy – wymontowanie przerzutki i hamulców
- Usuwanie starych linek i czyszczenie kanałów wewnątrz ramy
- Krok po kroku – przeciąganie linki hamulcowej przez ramę
- Przeciąganie linek przerzutki derailleur – przednia i tylna
- Różnice w routingu między hamulcami hydraulicznymi a mechanicznymi
- Typowe problemy i jak ich uniknąć – uwięzione linki, hałasy, buble powietrza
- Montaż kompletny – ustawienie i testowanie po przeciągnięciu linek
- Konserwacja i wymiana linek – jak często powinno się to robić
- Podsumowanie

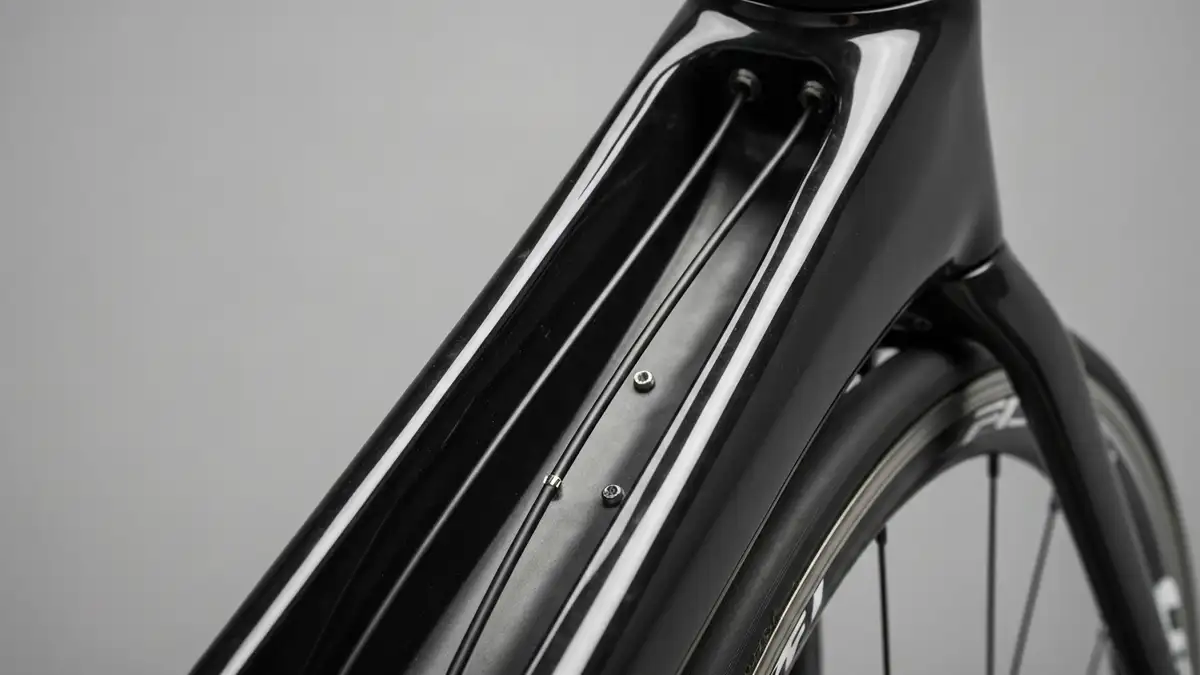

Co to jest internal cable routing i dlaczego warto to robić
Internal cable routing to metoda prowadzenia linek hamulcowych i przerzutki wewnątrz kanałów wydrążonych w rurach ramy roweru, zamiast prowadzenia ich po zewnętrznej stronie. Ta technika przeciągania linek jest standardem w nowoczesnych rowerach i stanowi znak profesjonalnego podejścia do serwisu.
Korzyści ze stosowania internal cable routing:
- Estetyka roweru – linki ukryte wewnątrz ramy nadają rowerowi czysty, minimalistyczny wygląd bez widocznych przewodów na zewnątrz, co podnosi jego wartość wizualną i komercyjną
- Ochrona linek – kanały wewnątrz ramy chroniąc linki przed uszkodzeniami, blatem, śniegiem i kurzem, co wydłuża ich żywotność o 30-50 procent
- Bezpieczeństwo – brak przewodów zaczepujących się o gałęzie lub przedmioty podczas jazdy, co eliminuje ryzyko zacinania hamulca lub przerzutki
- Wydajność – linki zamknięte w kanałach zmniejszają tarcie i lepiej transmitują siłę nacisku, szczególnie w hamulcach hydraulicznych
- Wyrzynarka druciana (łańcuszek ze sprzączką) – służy do ciągnięcia linki przez kanały; kosztuje 15-30 zł, alternatywa to stary łańcuch rowerowy z zagiętym końcem
- Sznurek pomocniczy (len, paracord) – łączy się z wyrzyznarką do przeciągnięcia; cena 5-10 zł za metr
- Tulejki osłonowe Bowdena – plastikowe rury chroniące linki; koszty 20-40 zł za komplet
- Smołka kablowa lub smagnicy do linek – ułatwia wkładanie linki do kanału; około 10-15 zł za tubę
- Olejek silikonowy – zmniejsza tarcie linki o ścianki kanału; 8-12 zł za 50 ml
- Klucze sześciokątne i śrubokręty – do montażu i demontażu hamulców; większość ma każdy rowerzysta
- Papier ścierny (120-220) – do czyszczenia kanałów; 3-5 zł
- Powietrze sprężone (spray, balionik) – do wywiania pyłu z kanałów; 15-25 zł za butelkę
- Sznureczek lub włóknina – do czyszczenia kanałów wewnątrz ramy
- Grube rękawiczki – ochrona przed obcinaniem się o krawędzie linki
- Wysunięcie starej linki – jeśli stara linką jest jeszcze na miejscu, po prostu ją wyciągnij. Jeśli jest utknięta, spróbuj poluzować ją podciągając z obu stron równocześnie przez 30 sekund.
- Papier ścierny i wyrzynarka – weź kawałek papieru ściernego (120-220), zawiń go wokół wyrzyznarki drucianej i przeciągnij w tę i z powrotem przez kanał 10-15 razy. To usuwa rdzę i powierzchniowy brud. Czas: 5 minut na kanał.
- Powietrze sprężone – użyj sprężonego powietrza lub pompki ręcznej, aby wywiać pył i mniejsze cząstki z kanału. Pracuj w kierunku, w którym będzie przechodzić linka (np. od górnej rury do rury podsiodłowej). Czas: 3-5 minut.
- Sznureczek do czyszczenia – przywąż sznurek do wyrzyznarki drucianej i przeciągnij go przez kanał raz jeszcze, aby upewnić się, że żaden brud nie pozostał. Czysty kanał powinien być gładki i suchy.
- [ ] Papier ścierny – 2 przejścia
- [ ] Powietrze sprężone – minimum 1 przejście
- [ ] Sznurek do czyszczenia – 1 finalne przejście
- [ ] Kanał suchty i wolny od kurzu
- [ ] Brak widocznego rdzy w kanale
- Linki nie chodzi gładko w kanale (tarcie, szum)
- Koniec linki pęka lub się łuszczy
- Buble powietrza (szczególnie w hydrolikach) pojawiają się zaraz po montażu
- Brak pełnego posuwu dźwigni hamulca
- Hamulce mechaniczne używają tulejek Bowdena (plastikowe rury z wewnętrznym drutem), które są elastyczne
- Hamulce hydrauliczne mają sztywne węże, które wymagają mniejszych promieni zakrętów
- Odpowietrzanie – jeśli wąż będzie pęcherzył powietrze podczas montażu, będziesz musiał odpowietrzać hamulce hydrauliczne
- Przecieki – sztywne węże mogą pękać przy zbyt ostrych zakrętach; konieczne jest konsultacja z instrukcją producenta (Shimano, SRAM, Magura)
- Długość węża – sztywne węże są trudne do przycięcia na właściwą długość; zalecane jest pozostawienie 5-10 cm zapasu
- Rozciąganie linki – tulejki Bowdena mogą z czasem stopniowo się rozciągać, zmniejszając efektywność hamowania
- Korozja wewnątrz tulejki – w warunkach wilgotnych mogą powstawać zanieczyszczenia wewnątrz tulejki
- Hamulce reagują natychmiast na naciśnięcie dźwigni
- Nie ma hałasów tarcia ani skrzypnięcia
- Przerzutka przełącza się bez opóźnień
- Wszystkie biegi są dostępne i wyraźnie zaznaczone
- Powrót przerzutki do neutralu jest automatyczny
- Linka wykazuje białawe osady (rdzawinę) wewnątrz tulejki Bowdena
- Hamulec lub przerzutka zacyna się zwlekać lub wymaga częstszej regulacji
- Linka ma widoczne łuszenie się pokrycia izolacyjnego
- Hałas tarcia wzrasta mimo regularnej konserwacji
- Każdego miesiąca: Wizualna inspekcja linek – czy nie ma łuszenia się, rdzy, lub uszkodzeń
- Co 3 miesiące (w warunkach mokrych): Olejowanie tulejek Bowdena olejkiem silikonowym
- Co 6 miesięcy: Czyszczenie kanałów wewnątrz ramy (jeśli rower jest używany codziennie)
- Co 12 miesięcy: Wymiana linek hamulcowych, wymiana tulejek Bowdena (jeśli są zdewastowane)
- DIY: 50-80 zł materiałów + 1-2 godziny pracy własnej = najniższy koszt
- Serwis profesjonalny: 150-250 zł za przeciąganie linek + wymiana = szybciej, ale drożej
Profesjonalne zespoły UCI, producenci takie jak Trek, Specialized i Cannondale, rutynowo stosują tę technikę w swoich modelach od ponad 15 lat. Routing wewnętrzny jest również wymogiem w rowerach gravel i bikepacking, gdzie ochrona komponentów ma kluczowe znaczenie.
Jakie narzędzia i materiały będą Ci potrzebne do przeciągania linek
Zanim zaczniesz przeciąganie linek wewnątrz ramy, przygotuj następujące narzędzia i materiały:
Przygotowanie ramy – wymontowanie przerzutki i hamulców
Przygotowanie ramy do przeciągania linek wewnątrz wymaga demontażu systemu hamulców i przerzutki, aby mieć dostęp do kanałów. To jest krok decydujący o powodzeniu całej pracy.
Krok 1: Demontaż przerzutki przedniej Odkręć śrubę montażową przerzutki (zazwyczaj znajduje się na wewnętrznej stronie rury podsiodłowej, rozmiar śruby to najczęściej 3 mm). Wysunięcie przerzutki powinno zająć 3-5 minut. Linki pozostaw na razie zamocowane.
Krok 2: Usunięcie hamulców tarczowych lub V-brake W przypadku hamulców tarczowych hydraulicznych lub mechanicznych odseparuj wąż hamulcowy (hydraulika) lub tulejkę Bowdena (mechanika) od kalipra. Dla systemów hydraulicznych umieść dźwignię hamulca w pozycji neutralnej, aby nie stracić płynu. Odkręć śruby mocujące kalipr do ramy – zazwyczaj są to 2-3 śruby M6. Czas: 5-10 minut na hamulec.
Krok 3: Odkręcenie linki z przerzutki Na dźwigni przerzutki znajdziesz śrubę naciągu linki (barrel adjuster). Przed jej odkręceniem poluzuj całą linką, aby zmniejszyć napięcie. Następnie ostrożnie wysunąć linków z mechanizmu dźwigni – ta część jest delikatna. Czas: 5 minut.
Krok 4: Zabezpieczenie części Wszystkie odkręcone elementy (śruby, sprężynki z kalipra, resory z przerzutki) ułóż w małym pojemniku, aby nie zgubiły się. Jeśli masz dostęp do woreczka foliowego, umieść tam też instrukcje producenta (jeśli się zachowały). Czas: 2 minuty.
Ostrzeżenie: Nie dopuść do rozlania płynu hamulcowego (DOT lub minerał). Jeśli pracujesz z hydrauliką Shimano lub SRAM, podłóż karton pod rama, aby w razie wycieku było widać gdzie doszło do utraty płynu.
Usuwanie starych linek i czyszczenie kanałów wewnątrz ramy
Usunięcie starych linek i całkowite wyczyszczenie kanałów wewnątrz ramy jest niezbędne do sprawnego przeciągania nowych linek, ponieważ brud i rdzawinę mogą zatrzymać linką w połowie drogi.
Procedura czyszczenia kanału:
Checklist czyszczenia:
Ważne: Kanały S-kształtne (znajomy się w rurze czołowej) mogą zbierać wilgoć. Jeśli widzisz zielonkawą osad, znaczy to korozja wewnątrz. Nie ignoruj tego – ponownie przejdź papierem ściernym i zasusz powietrzem. To wpłynie na gładkość przesuwania linki.
Krok po kroku – przeciąganie linki hamulcowej przez ramę
Przeciąganie linki hamulcowej przez kanały wewnątrz ramy to najdłuższa i najbardziej wymagająca technicznie część całej pracy. Linki hamulcowe są sztywne, a kanały ramy mogą mieć ostre kąty.
Krok 1: Przymocowanie linki do wyrzyznarki (5 minut) Weź nową linkę hamulcową (zwykle o długości 1200-1500 mm) i połóż ją prosto. Na jednym końcu linki umocuj sznurek pomocniczy lub paracord, zawiążąc węzeł żeglarskim lub zwykłym węzłem. Drugi koniec sznurka przywiąż do wyrzyznarki drucianej.
Krok 2: Wskazanie wejścia do kanału (3 minuty) Rura czołowa (fork tube) ma zazwyczaj punkt wejścia wydrążony w górnej części. Jeśli punkt wejścia nie jest wyraźnie widoczny, użyj śrubokręta, aby poczuć gdzie się kończy frezowanie w ramie. Oznaczy się otacza punkt wyraźnie mołokiem taśmę – to zwiększa dokładność.
Krok 3: Przeciągnięcie wyrzyznarki i sznurka przez kanał (10-15 minut) To jest krok wymagający siły i cierpliwości. Przesuwaj wyrzyzarkę powoli i równomiernie. Jeśli poczujesz opór, nie forsuj – cofnij się o kilka centymetrów i spróbuj ponownie z lekkim ruchem bocznym. Kanały S-kształtne mogą być szczególnie trudne – w tym przypadku obracaj wyrzyzarkę delikatnie podczas przesuwania.
Krok 4: Wyciągnięcie wyrzyznarki poza ramę (2 minuty) Kiedy wyrzynarka i sznurek pojawią się po drugiej stronie ramy (zwykle na rurze podsiodłowej lub na opuszcze rury czołowej), złap je i wyciągnij ostrożnie. Nie wyrywaj gwałtownie – to może uszkodzić krawędzie kanału.
Krok 5: Przymocowanie nowej linki hamulcowej do sznurka (3 minuty) Weź nową linkę hamulcową (ta, którą chcesz przeprowadzić) i przywiąż ją do sznurka parę centymetrów od końca. Upewnij się, że węzeł jest mocny i nie będzie się ślizgać.
Krok 6: Przeciągnięcie linki hamulcowej przez kanał (15-20 minut) Teraz ciągnij sznurek z drugiej strony ramy, aby przeciągnąć linkę hamulcową. Proces powinien być wolny i kontrolowany. Jeśli poczujesz szarpnięcia lub słyszysz skrzypienie, cofnij się i spróbuj ze smołką kablową na czubku linki. Olejek silikonowy również bardzo pomaga – apply go na czubek linki przed przeciągnięciem.
Krok 7: Rozciągnięcie linki (5 minut) Kiedy linka będzie w pełni przeciągnięta, zaciągnij ją na oba końce kilka razy (na każdym końcu 5 razy), aby rozciągnąć materiał i wyrównać napięcie. To zmniejszy późniejsze rozciąganie się linki podczas jazdy.
Objawy złego przeciągnięcia:
Przeciąganie linek przerzutki derailleur – przednia i tylna
Przeciąganie linek przerzutki różni się od hamulcowych, ponieważ każda przerzutka (przednia i tylna) ma dwie niezależne linki – jedną do podnoszenia (shift up) i jedną do opuszczania (shift down).
Przerzutka przednia
Linki przerzutki przedniej mają zwykle 800-1000 mm długości i prowadzone są przez kanał w rurze czołowej, a następnie w rurze podsiodłowej. Jedna linką steruje podnoszeniem (mniej zębów), druga opuszczaniem (więcej zębów).
Procedura jest taka sama jak dla hamulców: wyrzynarka + sznurek + przeciągnięcie przez kanały. Różnica jest taka, że musisz być ostrożny, aby nie pomylić kierunku linki – jeśli włożysz linkę do tyłu, system nie będzie pracować.
Porady: Zanim przeciągniesz linki przerzutki, zaznacz sobie na papierze, skąd i dokąd powinna iść każda linką. Oznacz jedną linką czerwonym nićmi na końcu, a drugą niebieskim – to uchroni Cię przed pomyłkami.
Przerzutka tylna
Linki przerzutki tylnej są dłuższe (1000-1200 mm) i mają bardziej skomplikowaną ścieżkę – przechodzą przez rurę podsiodłową, a następnie mogą iść wzdłuż rury siedziska lub przez dodatkowe kanały ukryte pod blatem ramy.
Przerzutka tylna ma zwykle większy opór niż przednia, ponieważ linki działają przeciwko sprężynom w mechanizmie. Dlatego potrzebujesz więcej siły podczas przeciągania i bardziej regularnego olejowania linki (olejek silikonowy co 5 cm długości).
Różnica między hamulcami mechanicznymi a hydrauliką to przede wszystkim materiał:
Różnice w routingu między hamulcami hydraulicznymi a mechanicznymi
Routing wewnętrzny dla hamulców hydraulicznych wymaga większej precyzji niż dla mechaniki, ponieważ węże są sztywne i wrażliwe na przegięcia.
Porównanie routing dla obu typów:
Wyzwania przy routingu hydraulik:
Wyzwania przy routingu mechaniki:
Jeśli pracujesz z rodzajem płynu hamulcowego, upewnij się, że używasz właściwych węży – DOT i olej mineralny nie mogą być wymienne w systemach hydraulicznych.
Typowe problemy i jak ich uniknąć – uwięzione linki, hałasy, buble powietrza
Przeciąganie linek wewnątrz ramy może prowadzić do kilku typowych problemów. Oto jak je identyfikować i rozwiązywać:
Problem 1: Linki uwięzione Przyczyna: Kanał zawiera zanieczyszczenia, ostry fragment metalu lub wyrzynarka nie przeszła przez całą długość kanału. Rozwiązanie: Wycofaj linkę, ponownie wyczyść kanał papierem ściernym i powietrzem sprężonym. Spróbuj przeciągnąć wyrzyzarkę jeszcze raz, ale tym razem z olejkiem silikonowym. Jeśli to nie działa, kanał może mieć wadę produkcyjną – w tym przypadku skonsultuj się z producentem ramy.
Problem 2: Szum tarcia w kanale Przyczyna: Linką ociera się o ostre krawędzie kanału, brak smaru lub zanieczyszczenia wewnątrz tulejki Bowdena. Rozwiązanie: Rozpakuj tulejkę Bowdena z jednej strony i wlej olejek silikonowy do środka. Zamocuj linkę w dłoni, aby się nie zwija, i pozwól olejkowi rozlać się wewnątrz tulejki. Powtórz na drugiej stronie. Test: Pociąg linkę kilka razy – szum powinien zniknąć.
Problem 3: Pęcherzyki powietrza (głównie hydraulika) Przyczyna: Powietrze dostało się do węża hamulcowego podczas montażu. Rozwiązanie: Przeprowadź odpowietrzanie systemu hamulcowego za pomocą procedury producenta (np. odpowietrzanie hamulców SRAM). Dla hamulców Shimano wymaga to lejka i strzykawki; dla SRAM bardziej złożony jest proces przy użyciu symulatora SRAM.
Problem 4: Draśnięcia ramy Przyczyna: Wyrzynarka druciana odarła lakier lub farbe ramy w punkcie wyjścia kanału. Rozwiązanie: To jest kosmetyczne, ale możesz je naprawić. Czyszcz draśnięte miejsce, nałóż szkliwko lakieru (jeśli masz) lub bezbarwny lakier poliestrowy. Dla przyszłych projektów – przeznacz przed przeciągnięciem linki taśmę malarską wokół wyjścia kanału.
Problem 5: Brak pełnego posuwu dźwigni hamulca Przyczyna: Linką jest zbyt napięta, zbyt luźna lub źle pozycjonowana w kanale. Rozwiązanie: Poluzuj linkę na jednym końcu (u dźwigni hamulca) o 2-3 mm. Pociąg ją w kierunku kalipra, aby rozciągnąć. Potem zamocuj z powrotem i test na stojaku – dźwignia powinna mieć pełny posuw bez oporów.
Montaż kompletny – ustawienie i testowanie po przeciągnięciu linek
Po przeciągnięciu wszystkich linek hamulcowych i przerzutki, przychodzi czas na montaż wszystkich komponentów i dokładne testowanie.
Krok 1: Przywrócenie kaliprów hamulcowych (10 minut) Załóż kalipy hamulcowe z powrotem na ramę, używając oryginalnych śrub. Upewnij się, że kalipy są wyrównane względem tarczy hamulcowej (dla hydrauliki) lub zacisku V-brake. Śruby mocujące powinny być dokręcone na 6-8 Nm dla systemów tarczowych. Nałóż linkę hamulcową z powrotem do kalipra (dla mechaniki) lub wąż (dla hydrauliki).
Krok 2: Przywrócenie przerzutki (8 minut) Załóż przerzutkę przedniej i tylnej z powrotem na ramę. Dla przerzutki przedniej – śruba montażowa do rury podsiodłowej (zazwyczaj na 4-5 Nm). Dla przerzutki tylnej – mocowanie do rozpórki (lub bezpośrednio do ramy, w zależności od typu roweru). Nałóż linki przerzutki z powrotem do mechanizmów.
Krok 3: Regulacja naciągu linek hamulcowych (5 minut) Linki hamulcowych powinny mieć lekkie zwolnienie (freeplay) na dźwigni – około 2-3 mm luz zanim hamulec się zadziała. Użyj barrel adjustera (śruba na dźwigni hamulca) aby to naregulować. Obracaj powoli – jeden obrót to zazwyczaj 1-2 mm zmiany.
Krok 4: Ustawienie pozycji dźwigni hamulca (3 minuty) Dźwignia hamulca powinna być w pozycji ergonomicznej – zazwyczaj prostopadle do kierownicy lub na lewo/w dół od niej (dla górskich hamulców V-brake). Jeśli masz regulację kąta, dostosuj ją do swojej anatomii dłoni.
Krok 5: Regulacja microadjustów przerzutki (10 minut) Po zamontowaniu linek przerzutki, musisz wyregulować microadjusty (śrubki limitujące zakres ruchu). Dla przerzutki przedniej – ustawienie górne i dolne (two limit screws). Dla przerzutki tylnej – to bardziej skomplikowane i wymaga znajomości wymiana klocków hamulcowych procedur (nie musisz zmieniać klocków, ale procedura diagnostyczna jest podobna). Pracuj powoli – każdy obrót śrubki to zazwyczaj 1-2 mm ruchu przerzutki.
Krok 6: Test na stojaku (5 minut) Umieść rower na stojaku serwisowym. Bez siedzenia na rowerze, pociąg każdą dźwignię hamulca kilkadziesiąt razy szybko – powinna czuć się gładka i responsywna. Dla przerzutki – przełączaj przez wszystkie biegi przednie i tylne – każdy bieg powinien być osiągalny bez hałasów i zwoleń.
Objawy poprawnej pracy:
Krok 7: Test w jeździe (10-15 minut) Wjedź powoli na pusty parking lub do parku, gdzie możesz bezpiecznie testować. Przetestuj hamulce przy różnych prędkościach (10 km/h, 20 km/h, 30 km/h). Hamulce powinny być płynne i proporcjonalne do nacisku na dźwignię. Przerzutka powinna przełączać się płynnie podczas ruchu bez zatrzymywania się na połowie.
Jeśli po teście wszystkie objawy sugerują prawidłową pracę, gratulujemy – właśnie pomyślnie przeprowadziłeś internal cable routing!
Konserwacja i wymiana linek – jak często powinno się to robić
Linki hamulcowe i przerzutki powinny być wymieniane co 12-24 miesiące, w zależności od warunków jazdy, intensywności użytkowania i warunków pogodowych.
Objawy zużytej linki:
Cykl konserwacji:
Łańcuch mokry wymaga częstszej wymiany linek, ponieważ wilgotność przyspieszaę korozję. Jeśli jeździsz w deszczu lub zimie, skróć cykl wymienę do 6 miesięcy.
Porównanie koszt DIY vs. serwis profesjonalny:
Profilaktyka (regularna konserwacja) oszczędza pieniądze – wymiana linki jest tańsza niż naprawa uszkodzonego kalipra hamulcowego z powodu zaniedbanych linek.
Podsumowanie
Przeciąganie linek wewnątrz ramy to zaawansowana umiejętność serwisu rowerowego, która wymaga cierpliwości, precyzji i prawidłowych narzędzi. Jeśli postępujesz według powyższego przewodnika, unikniesz większości typowych problemów i osiągniesz profesjonalny rezultat. Pamiętaj, że każdy rower jest inny – ramy mają różne systemy routingu, dlatego zawsze sprawdź instrukcję producenta ramy lub hamulców przed rozpoczęciem pracy.
Kluczowe punkty do zapamiętania: czyszczenie kanałów, olejowanie linki, powolne i kontrolowane przeciąganie, oraz dokładne testowanie po montażu. Daj sobie czas – nie spiesz się. Profesjonale serwisy rowerowe spędzają 2-3 godziny na tej pracy, a my mamy możliwość zrobić to w domowym warsztacie w ciągu jednego weekendu.
