Systemy Shimano Steps są instalowane na tysiącach rowerów elektrycznych na całym świecie, a polska społeczność cyklistów e-bike szybko rośnie. Gdy coś pójdzie nie tak, rower wyświetli kod błędu – kody błędów Shimano Steps to komunikaty diagnostyczne, które pomagają szybko zidentyfikować problem. W tym przewodniku nauczysz się czytać, interpretować i rozwiązywać najczęstsze kody, takie jak W010, W011 i E010. Artykuł opiera się na dokumentacji Shimano oraz doświadczeniu serwisów autoryzowanych w Polsce.
Spis treści
- Czym są kody błędów Shimano Steps i jak je interpretować
- Błąd W010 – problem z komunikacją między komponentami
- Błąd W011 – zanik sygnału z sensora szpychania
- Błąd E010 – problemy z baterią i zasilaniem
- Inne kody błędów Shimano Steps – kompletna lista
- Jak diagnostykować błędy Shimano Steps krok po kroku
- Najpopularniejsze przyczyny błędów W010 i W011
- Jak naprawić błędy Shimano Steps – porady serwisanta
- Kiedy jechać do serwisu, a kiedy spróbować sami
- Aktualizacja oprogramowania Shimano Steps – usunięcie błędów
Czym są kody błędów Shimano Steps i jak je interpretować
Kody błędów Shimano Steps to automatyczne komunikaty diagnostyczne systemu STEPS, które wyświetlają się na panelu kontrolnym roweru. System STEPS ciągle monitoruje wszystkie komponenty: silnik, baterię, sensor pedałowania i okablowanie. Gdy coś się nie zgadza, wyświetla kod błędu wraz z kategorią ostrzeżenia.
Kategorie kodów błędów dzielą się na dwie główne grupy:
- Kody W (ostrzeżenia) – system nadal pracuje, ale coś wymaga uwagi
- Kody E (błędy krytyczne) – system wyłącza się lub ogranicza moc
- W010 = ostrzeżenie (W) + komunikacja (01) + przerwanie sygnału (0)
- E010 = błąd krytyczny (E) + bateria (01) + niskie napięcie (0)
- Luźne złącza CAN-bus przy silniku lub baterii
- Okablowanie uszkodzone (przecięte, zmiażdżone, przetarte)
- Wilgotność w złączach (korozja styków)
- Złe włożenie konektora do gniazda
- Uszkodzony lub pęknięty wyświetlacz
- Sprawdź wszystkie widoczne złącza – zwróć szczególną uwagę na złącze przy silniku (najczęściej Problem wynika właśnie stąd)
- Otwórz pokrywę baterii i sprawdź czy wtyk baterii jest prawidłowo wciśnięty
- Sprawdź okablowanie pod manetkami – szukaj śladów uszkodzenia, przetarcia lub przycięcia
- Jeśli rower przechowywałeś na zewnątrz, oczyść wszystkie złącza miękką ściereczką i gazą
- Zresetuj system poprzez wyłączenie zasilania na 10 minut
- Jeśli błąd wraca – może to być uszkodzenie elektroniki, wymagające wizyty u serwisanta
- Uszkodzony lub przesunięty sensor – magnes już się nie znajduje w zasięgu
- Luźne okablowanie sensora lub złe połączenie w konektorze
- Korozja styków złącza sensora (szczególnie u rowerzystów jeżdżących w deszczu)
- Zabrudzone złącze – brud, trawka, piasek blokują kontakt
- Rzadko: uszkodzony magnes na korbowidle lub wyświetlacz
- Zlokalizuj sensor – znajduje się przy wale korbowym, przytwierdzony do ramy
- Sprawdź czy magnes na korbowidle znajduje się bezpośrednio przy sensorze (odległość poniżej 5 mm)
- Pokręć korbą ręcznie – sensor powinien wydawać ciche „klikanie” gdy magnes przechodzi obok
- Sprawdź okablowanie od sensora do wyświetlacza – szukaj zadraśnięć, przetarć, uszkodzeń
- Wyłącz zasilanie, odłącz wtyk sensora i oczyść go gazą
- Włącz zasilanie – błąd powinien zniknąć
- Wyjmij baterię z roweru
- Sprawdź złącze baterii i gniazdo w rowerze – oczyść gazą
- Naładuj baterię w temperaturze pokojowej (15-25°C)
- Włóż baterię z powrotem – upewnij się, że wtyk jest prawidłowo wciśnięty
- Włącz system – błąd powinien zniknąć
- Luźne złącze CAN-bus (45%)
- Okablowanie pęknięte lub przetarte (30%)
- Wilgotność w złączach (20%)
- Uszkodzony konektor (5%)
- Zniszczony lub przesunięty sensor (50%)
- Luźne okablowanie sensora (35%)
- Korozja styków złącza (15%)
- Wyłącz zasilanie poprzez wyjęcie baterii
- Zlokalizuj all złącza CAN-bus (głównie przy silniku)
- Oczyść konektory suką, suchą gazą
- Jeśli widnieje korozja, użyj specjalistycznego czyszczącego spray’u (np. WD-40 Electronics)
- Włóż konektory z powrotem – powinny „kliknąć”
- Włączyć zasilanie i sprawdzić czy błąd zniknął
- Wyłącz zasilanie
- Zlokalizuj sensor przy wale korbowym
- Oczyść sensor i jego złącze
- Przesunięty sensor – poluzuj śrubę mocującą (M3) i ustaw sensor prawidłowo (5 mm od magnesu)
- Jeśli sensor jest fizycznie uszkodzony, wymaga wymiany (koszt 120-200 zł w serwisie)
- Wyjmij baterię z roweru
- Oczyść złącze baterii i gniazdo w rowerze (gazą)
- Jeśli widnieje korozja na wtyku baterii, oczyść ją miękkim papierem lub gazą
- Naładuj baterię w temperaturze pokojowej (15-25°C) przez 3-4 godziny
- Włóż baterię z powrotem i włącz system
- Czyszczenie złączy i konektorów
- Reset systemu (wyłączenie i włączenie baterii)
- Aktualizacja oprogramowania
- Sprawdzenie i przesunięcie sensora
- Naładowanie baterii
- Wymiana sensora pedałowania
- Wymiana baterii
- Wymiana silnika
- Wymiana elektroniki (wyświetlacz, kontroler)
- Problemy po niepowodzeniu własnej naprawy
- Pobierz najnowszą wersję firmware’u ze strony Shimano (www.shimano.com – sekcja e-bike)
- Pobierz program E-tube Project – dedykowana aplikacja Shimano do aktualizacji
- Podłącz rower do komputera przez kabel USB
- Uruchom program i postępuj zgodnie z instrukcjami
- Podczas aktualizacji nie wyłączaj zasilania – może to uszkodzić system
- SC-E5000
- SC-E6000
- SC-E7000
- SC-EM800 (nowszy standard, 2024+)
Każdy kod błędu zbudowany jest z litery (kategoria) i czterech cyfr. Pierwsze dwie cyfry odnoszą się do komponentu (silnik, bateria, sensor), a ostatnie dwie wskazują na konkretny problem. Na przykład:
System STEPS używa protokołu CAN-bus do komunikacji między komponentami – to dedykowana sieć elektryczna, przez którą silnik, bateria i wyświetlacz wymieniają informacje. Gdy ta komunikacja zostanie przerwana, pojawia się kod błędu.
Błąd W010 – problem z komunikacją między komponentami

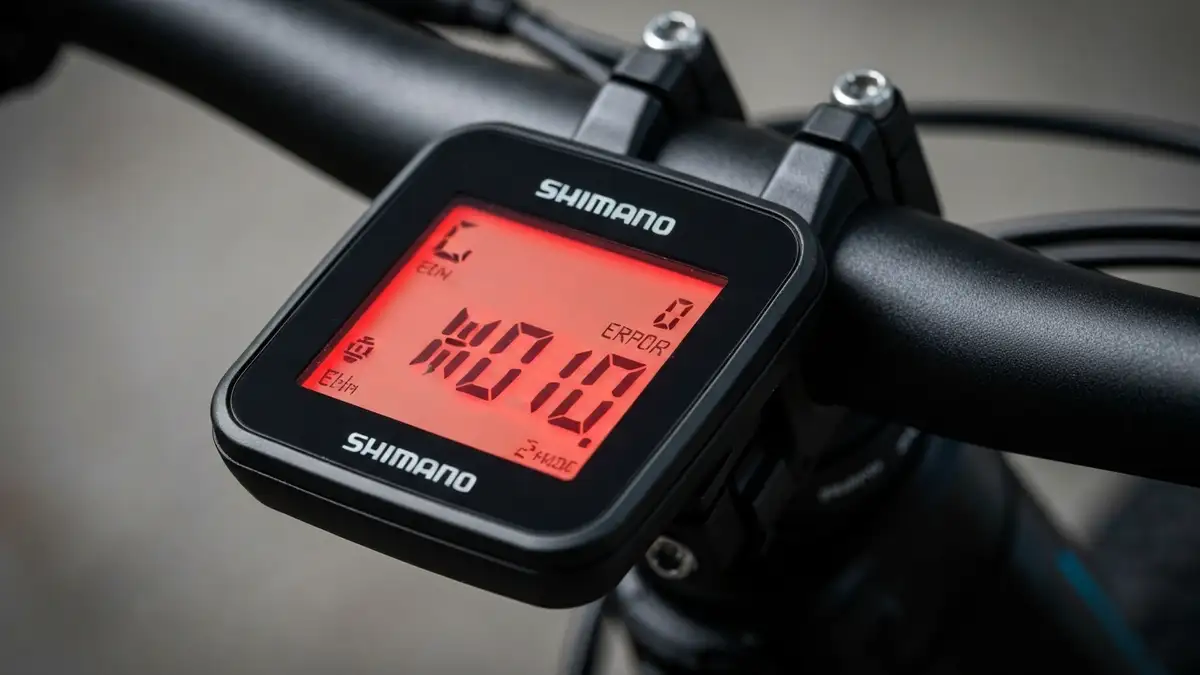

Błąd W010 sygnalizuje przerwę w komunikacji CAN-bus między silnikiem, baterią i wyświetlaczem – to najczęstszy kod błędu zgłaszany przez użytkowników Shimano Steps w Polsce. Rower może nadal się poruszać, ale system ogranicza moc i wyświetla ostrzeżenie.
Główne przyczyny błędu W010:
Etapy diagnostyki W010:
Diagnostyka połączeń powinna zajmować maximum 15 minut – jeśli problem się nie rozwiąże, przyczyna leży głębiej.
Błąd W011 – zanik sygnału z sensora szpychania
Błąd W011 oznacza brak sygnału z czujnika pedałowania (cadence sensor) – sensor, który mierzy tempo pedałowania. Rower reaguje powoli na pedałowanie lub całkowicie nie reaguje na asystę, chociaż silnik się włącza.
Sensor pedałowania (cadence sensor) to mały czujnik znajdujący się obok wału korbowego, połączony z wyświetlaczem specjalnym okablowaniem. Sensor pracuje jak magnes – magnes na korbowidle przechodzi obok sensora raz na każdy obrót, wysyłając sygnał do systemu.
Główne przyczyny błędu W011:
Jak sprawdzić sensor i okablowanie:
Jeśli sensor wydaje się w porządku, problemem jest połączenie – czyszczenie złączy rozwiązuje problem w 70% przypadków.
Błąd E010 – problemy z baterią i zasilaniem
Błąd E010 to krytyczny błąd dotyczący baterii – system całkowicie wyłącza asystę ze względów bezpieczeństwa. Możliwymi przyczynami są: niskie napięcie, przegrzanie baterii, uszkodzone złącze lub wada wewnętrzna akumulatora.
Bateria Shimano Steps pracuje na napięciu 36V (modele starsze) lub 48V (nowsze). Gdy napięcie spadnie poniżej określonego progu bezpieczeństwa, system wyłącza się, aby uniknąć uszkodzenia elektroniki.
Bateria Shimano Steps ma wbudowany system zarządzania termicznego, który wyłącza asystę jeśli temperatura przekroczy 50°C. Jest to normalne i bezpieczne – bateria ochładza się naturalnie.
Procedura usuwania błędu E010:
Jeśli błąd powraca mimo naładowania baterii, bateria wymaga wymiany.
Inne kody błędów Shimano Steps – kompletna lista
Kody błędów silnika i motoru
Poza podstawowymi kodami, Shimano Steps wyświetla również błędy dotyczące samego silnika. Kod W012 oznacza anomalię temperatury silnika – silnik przegrzał się i system ogranicza moc. W takim przypadku należy zatrzymać się i czekać aż silnik się ochłodzi (10-15 minut). Błąd E020 to uszkodzenie elektroniki silnika – wymaga serwisu Shimano.
Kody błędów wyświetlacza i oprogramowania
W020 i W021 dotyczą problemów z wyświetlaczem – może to być problem z połączeniem, uszkodzonym ekranem lub starym oprogramowaniem. Kod E030 oznacza błąd oprogramowania – rozwiązaniem jest aktualizacja firmware’u, którą można wykonać samodzielnie.
Kody błędów są udokumentowane w kompletnej tabeli dostępnej na stronie Shimano. Większość kodów można rozwiązać poprzez czyszczenie złączy i aktualizację oprogramowania.
Jak diagnostykować błędy Shimano Steps krok po kroku
Diagnostyka systematyczna pozwala szybko znaleźć przyczynę problemu. Wykonaj następujące kroki:
Krok 1: Przeczytaj kod błędu na wyświetlaczu Zanotuj dokładny kod – L i cztery cyfry. Różnica między W010 a W011 to różnica między wizytą u serwisanta a czyszczeniem złącza w domu.
Krok 2: Sprawdź wszystkie widoczne połączenia Rower elektryczny ma średnio 5-6 głównych złączy: przy silniku, baterii, wyświetlaczu i sensorze. Upewnij się, że każde jest prawidłowo wciśnięte i nie ma śladów wody lub korozji.
Krok 3: Sprawdź baterię Naładuj baterię do 100%, nawet jeśli wydaje się naładowana. Błędy mogą być spowodowane padem napięcia.
Krok 4: Zresetuj system Wyłącz zasilanie poprzez wyjęcie baterii na 10 minut, a następnie włóż ją z powrotem. To resetuje oprogramowanie Shimano Steps.
Krok 5: Aktualizuj oprogramowanie Jeśli posiadasz komputer z dostępem do Internetu, pobierz najnowszą wersję firmware’u ze strony Shimano i zaaktualizuj wyświetlacz.
Krok 6: Jeśli błąd pozostaje Skontaktuj się z serwisem Shimano. Może to być uszkodzenie komponentu elektronicznego wymagające profesjonalnego naprawienia.
Szacowany czas diagnostyki to 20-30 minut.
Najpopularniejsze przyczyny błędów W010 i W011
Dane z polskich serwisów autoryzowanych pokazują, że w 2025 roku 85% błędów W010 i W011 to problemy ze złączami, a nie uszkodzenia elektroniki. W10 pojawia się głównie latem (wilgoć w złączach), a W011 częściej zimą (korozja z powodu soli drogowej i zimna).
Błąd W010 – przyczyny statystyczne:
Błąd W011 – przyczyny statystyczne:
Błędy zmienią się sezonowo – wiosną i jesienią częściej dochodzi do problemów z wilgocią, a zimą korozja wyniszcza styki. Użytkownicy jeżdżący regularnie w deszczu powinni regularnie czyścić złącza smarem wodoodpornym.
Jak naprawić błędy Shimano Steps – porady serwisanta
Każdy kod błędu ma inną ścieżkę naprawy. Oto procedury dla trzech głównych kodów błędów systemu Shimano Steps:
Naprawa W010 – przerwana komunikacja CAN-bus:
Narzędzia: gazety, spray czyszczący, być może wymiana konektora (koszt 50-150 zł)
Naprawa W011 – sensor pedałowania:
Narzędzia: śrubokręt Phillips, gazeta, czasami wymiana sensora
Naprawa E010 – bateria i zasilanie:
Jeśli błąd wraca – bateria wymaga wymiany (koszt 1200-1800 zł dla oryginału Shimano).
Kiedy jechać do serwisu, a kiedy spróbować sami
Tak, możesz naprawić wiele błędów Shimano Steps samodzielnie – jeśli posiadasz podstawowe narzędzia i cierpliwość. Jednak niektóre problemy wymuszają profesjonalną pomoc.
Możesz spróbować sami (łatwe):
Musisz jechać do serwisu (trudne):
Gwarancja Shimano Steps wynosi 2 lata – jeśli próbujesz samodzielnie naprawiać rower i coś pójdzie nie tak, możesz stracić gwarancję. Serwisy Shimano autoryzowane w Polsce (np. duże salony Decathlon, specjalistyczne warsztaty) mogą szybko zdiagnozować problem i naprawić bez ryzyka.
Aktualizacja oprogramowania Shimano Steps – usunięcie błędów
Wiele kodów błędów można usunąć poprzez aktualizację firmware’u systemu Shimano Steps. Procedura jest prosta i nie wymaga narzędzi:
Kroki aktualizacji:
Aktualizacja trwa 10-15 minut. Po aktualizacji niektóre błędy znikają samodzielnie – to błędy spowodowane starszym oprogramowaniem, które zostały naprawione w nowych wersjach.
Kompatybilne wyświetlacze do aktualizacji:
Jeśli posiadasz wyświetlacz innego producenta (nie-Shimano), aktualizacja może być niemożliwa – w takim przypadku skontaktuj się z serwisem.
